Антидроновая защита резервуаров РВС и нефтебаз в Рязани — ЗОК ЗАСЛОН по СП 542
Резервуар с топливом — цель с катастрофическими последствиями: детонация паров РВС означает пожар, разлив и остановку всего объекта. Для защиты резервуарных парков, нефтебаз и складов ГСМ в Рязани МелданаСБ — производитель ЗАСЛОН — возводит ЗОК по СП 542 с покрытием каждого резервуара по всей окружности и сверху.
Чем опасны дроны для резервуарного парка
- Прямое попадание БПЛА с БЧ в крышу или стенку РВС — детонация паров, пожар, разлив
- Каскадное возгорание соседних резервуаров в парке
- Остановка нефтебазы, склада ГСМ или топливозаправочного комплекса
- Объекты ТЭК подлежат категорированию и защите по ФЗ-256 и ПП № 1046
| Документ | Что требует |
|---|---|
| ФЗ-256 «О безопасности объектов ТЭК» | Категорированию подлежат все объекты ТЭК. Статья 6.1 (с 05.01.2024) закрепляет право пресекать функционирование БПЛА на объекте. |
| ПП РФ № 1046 (03.08.2024) | Требования к безопасности и антитеррористической защищённости объектов ТЭК: инженерно-технические и специальные средства обнаружения и пресечения БПЛА, физзащита по категориям. |
| СП 542.1325800.2024 | Свод правил на проектирование защитных ограждающих конструкций от БПЛА — обязательная нормативная база для расчёта ЗОК. |
За нарушение требований антитеррористической защищённости объектов введена ответственность вплоть до уголовной (ст. 217¹ УК РФ).
Решение: защита каждого резервуара 360°

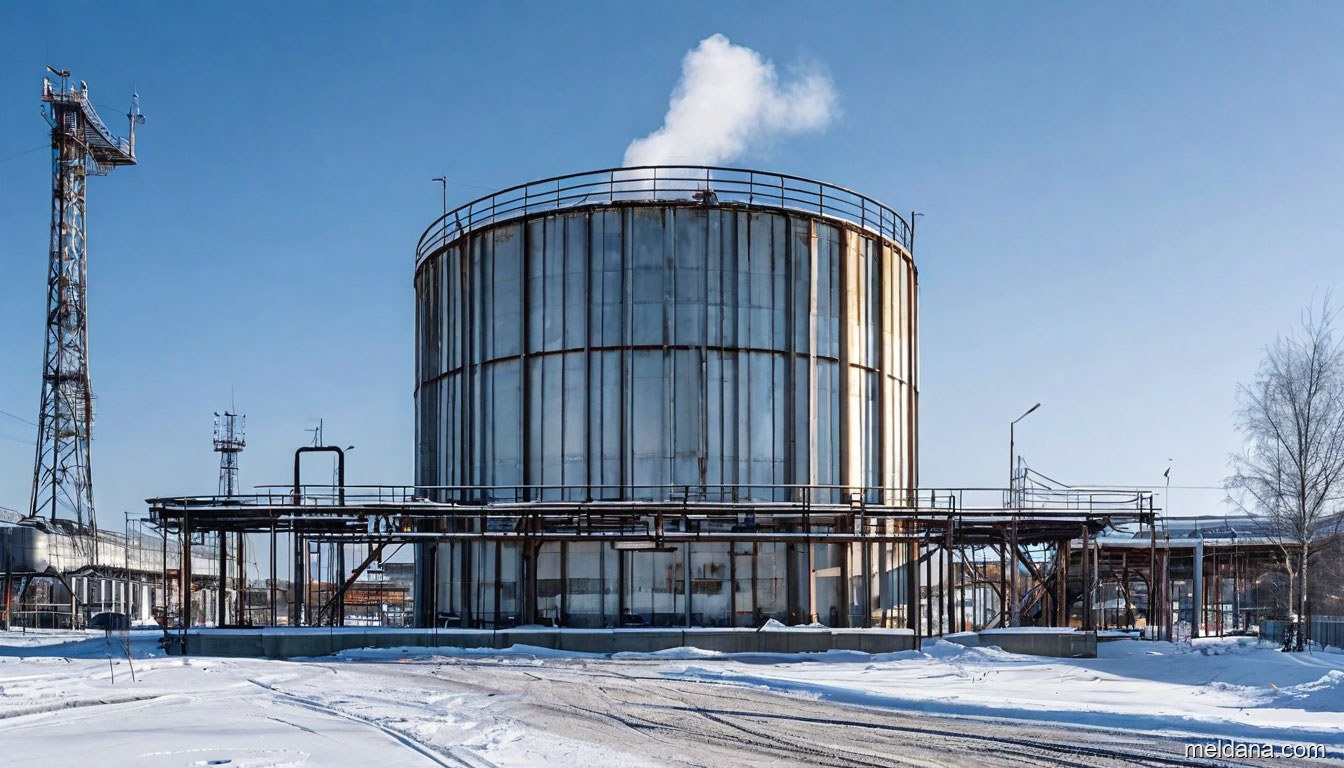

Каждый резервуар закрывается индивидуально — улавливающей сетью по всей окружности стенок и над крышей, с превышением над верхней точкой. Конструкция независимая, на собственных опорах вокруг РВС, и не опирается на сам резервуар — нагрузка от удара не передаётся на оболочку. Отступ от стенки и крыши рассчитывается так, чтобы прогиб сетки и ударная волна при детонации БЧ не достигли резервуара.
Из чего состоит ЗОК ЗАСЛОН
Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство), что обеспечивает совместность расчётных характеристик и гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Улавливающая сетка (стены) | ЗАСЛОН Сеть-М 80×100 мм, проволока Ø3,7 мм, оцинкованная плетёная, ГОСТ Р 51285 |
| Кровельная сетка | ЗАСЛОН Контур-М с вплетённым несущим тросом Ø4 мм — равномерная нагрузка по плоскости кровли |
| Опорные стойки | ЗАСЛОН Стойка h=6 и 9 м, сталь 09Г2С, горячее цинкование ≥85 мкм (ГОСТ 9.307) |
| Тросовая система | прогоны Ø6 мм (3 яруса) + диагональные стяжки Ø8 мм, оцинкованный канат |
| Фундаменты | винтовые сваи Ø76 мм, L=2,5 м, сталь С245 — без мокрых работ, несущая способность подтверждается протоколом |
Подробнее о составе и линейке ЗОК ЗАСЛОН →
Для резервуаров с горючими парами применяются сетки с антипиреном (класс горючести Г1). Состав ЗОК ЗАСЛОН →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Кейс: резервуарный парк нефтебазы
Типовой проект — защита парка из нескольких резервуаров РВС: каждый закрывается независимой ЗОК с покрытием по окружности и сверху, превышение над крышей и отступ от стенки рассчитываются по СП 542. Опоры — стойки на винтовых сваях вокруг резервуара, улавливающая сетка с антипиреном, тросовая система. Решение масштабируется на весь парк и склады ГСМ; реализация под ключ с проектом, производством ЗАСЛОН и испытаниями.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
Стоимость
Зависит от числа и объёма резервуаров, высоты и класса угрозы. Ориентир: комплект на резервуар — от 1,85 млн ₽; для парка стоимость считается по числу РВС. Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО. Точный расчёт — после обследования парка по СП 542.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Сетка крепится на сам резервуар?
Какой отступ от резервуара нужен?
Не пожароопасна ли сама сетка?
Можно ли защитить сразу весь парк?
Это требование закона для нефтебаз?
